机械手表机芯结构原理

【摘要】:
机械手表基础机芯结构 现在市场上的手表,品种繁多,琳琅满目,机械手表、石英手表各占半壁江山;在中低档手表中,石英手表是当然的主力,但是在高档手表中,机械手表还是占有很大的优势。
机械手表基础机芯结构 现在市场上的手表,品种繁多,琳琅满目,机械手表、石英手表各占半壁江山;在中低档手表中,石英手表是当然的主力,但是在高档手表中,机械手表还是占有很大的优势。

机械手表基础机芯结构

现在市场上的手表,品种繁多,琳琅满目,机械手表、石英手表各占半壁江山;在中低档手表中,石英手表是当然的主力,但是在高档手表中,机械手表还是占有很大的优势。

认真学习、深入研究机械手表机芯的结构原理,对从事手表行业的人员是非常有必要的。机械手表是指针式石英电子表的基础,因为指针式石英表的机械部分与机械表的结构在理论上有很多相通之处。

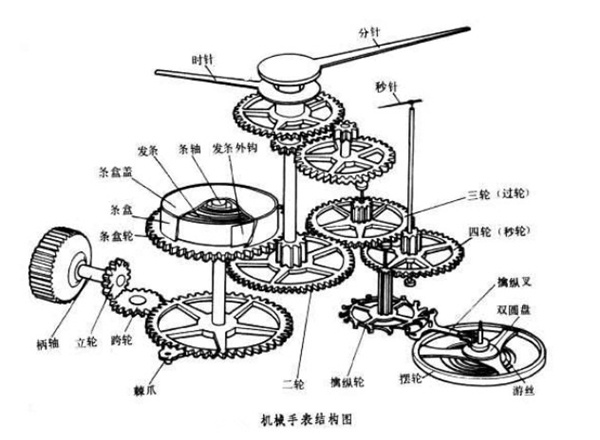

世界各国生产的机械手表虽然多种多样,令人眼花缭乱,但是机械手表的基本结构和工作原理是相同的。我们可以用手表机芯示意图来表示它的组成部分以及各部分之间的相互关系。


手表基础机芯有原动系、传动系、擒纵调速系(擒纵机构和振动系列)、指针系和上条拨针系组成。

机械机芯的工作原理

用手转动表柄头,上紧发条,使原动系获得能量。能量从条盒发出后,传至传动轮系,轮系将能量传递给擒纵机构;通过擒纵机构,使条盒以及轮系传递过来的转动能量变为擒纵叉的摆动能量,并将能量周期性地补给摆轮游丝系,以维持摆轮往复摆动。摆轮游丝系形成稳定的振动周期,并将振动次数通过擒纵机构控制轮系,最后至走针系转动。通过指针在表盘上指示时、分、针。


时间,就是以完全重复的过程的延续来测量的。因此,在钟表中必须有一个能够振动的物体,利用计量振动物体的振动次数,达到计量时间的目的。

手表机芯具有体积小,零件多而且机构精密的特点。要把130多个零件精密地组合成一个整体,必须靠加班的支撑来实现,并用螺钉固定。因此,夹板孔位的加工精度是手表机芯精度的基础,认识并理解这一点是十分重要的。

基础机芯的附加机构

至于其他的功能,都是基础机芯的附加机构,如:增加自动上条机构,以实现发条能量随时自动补充;增加日历机构,以指示日期、星期、月份、月相等;增加停秒装置,一可兼做测量时段的秒表用;二可准确对时,并精确到秒;增加闹时机构,可以在预定时刻发出响声等。

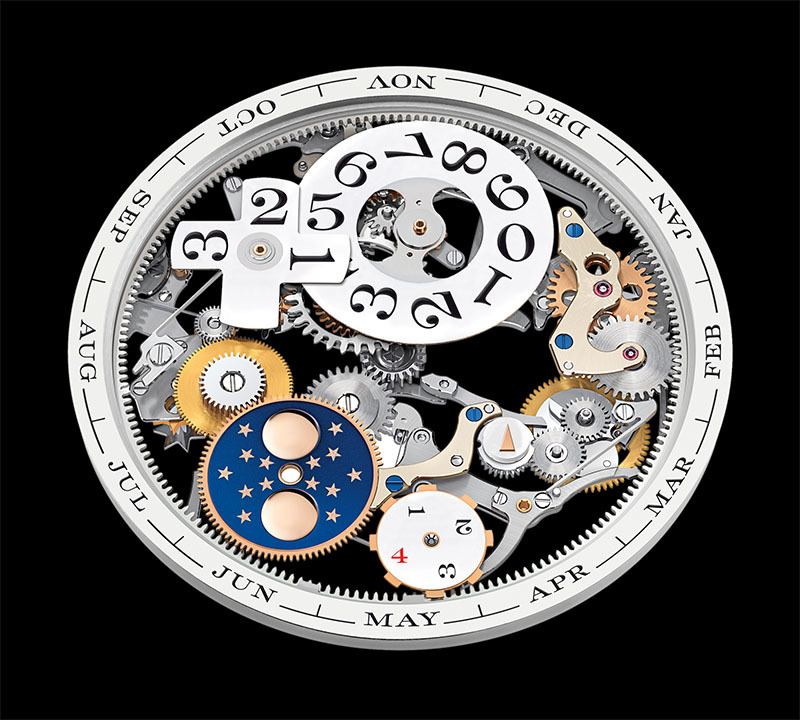

另外,机械手表还有一些复杂机构,如万年历、打簧问表、计时码表、陀飞轮等。但是这些复杂机构,一般属于高级手表的范畴,数量少,价格高,大多数人平时很难接触到。
